由電子科技大學的研究團隊在學會會議 2025 IEEE International Conference on Electrical Energy Conversion Systems and Control（IEECSC)發布了一篇名為 Thermal Analysis of Gallium Oxide Devices Under Various Package Structures（不同封裝結構下鎵氧化物器件的熱分析）的文章。

1. 背景

氧化鎵（Ga₂O₃）是制造下一代大功率器件的理想材料，但其最大的瓶頸是極低的熱導率。這種低熱導率會導致器件在大功率工作時產生嚴重的自熱效應，使得器件結溫（junction temperature）急劇升高，從而限制其性能輸出、降低可靠性并可能導致熱失效，在封裝層面進行高效的熱管理，是氧化鎵器件在高壓大功率場景應用的關鍵。因此，對比不同封裝結構下氧化鎵器件的散熱效果，可為高壓大功率氧化鎵器件封裝提供參考。

2. 主要內容

氧化鎵（Ga₂O₃）器件具有高擊穿電壓、低功耗和經濟制造等獨特優勢，但其較低的熱導率嚴重限制了其性能。高效的散熱封裝是鎵氧化物器件應用的關鍵。本文建立了采用壓接封裝、焊接封裝和 TO 封裝的 Ga₂O₃ 模塊有限元（FE）模型，模擬了穩態額定工況和瞬態浪涌工況下的熱分布，并開展對比分析。首先，提出了采用壓接封裝、焊接封裝和 TO-247 封裝的 700 V/10 A Ga₂O₃ 二極管模塊 FE 模型。其次，分別對穩態額定工況和瞬態浪涌工況開展模擬，并進行熱分析。最后，基于模擬結果，對高功率 Ga₂O₃ 器件封裝的發展趨勢進行了分析和討論。在三種封裝中，壓接封裝在額定工作條件下對芯片的熱管理、在浪涌工況下芯片溫升抑制方面均表現最佳。

3. 創新點

● 通過有限元模擬，對多種封裝技術在 Ga₂O₃ 器件熱管理效果，進行了系統性、定量對比分析；

● 清晰揭示了壓接、焊接、TO-247 三種封裝結構對氧化鎵芯片熱管理效果；

● 在穩態額定與瞬態浪涌工況中，壓接封裝結構對氧化鎵熱管理效果均最優；

● 該研究為未來大功率 Ga₂O₃ 器件的熱設計和封裝方案選擇提供了理論依據和指導。

4. 結論

在本研究中，提出了采用壓裝、焊接和 TO-247 封裝的 Ga₂O₃ 模塊有限元（FE）模型。模擬了穩態額定工況和瞬態浪涌工況，獲取溫度分布并開展對比，得出主要結論如下：

1) 在穩態額定運行條件下，與焊接和 TO-247 封裝相比，壓裝模塊中芯片平均溫度（T_ave）分別降低了31.8% 和 29.8%，最高溫度（T_max）分別降低了25.3%和22.8%，展現出優異的散熱性能。

2) 在 10ms 瞬態浪涌條件下，與焊接和 TO-247 封裝相比，壓接封裝模塊中芯片的平均溫度（T_ave）分別降低了18.9% 和 9.7%，而最高溫度（T_max）僅分別降低了12.4% 和 2.1%。這一現象可能歸因于芯片邊緣區域散熱性能不足。

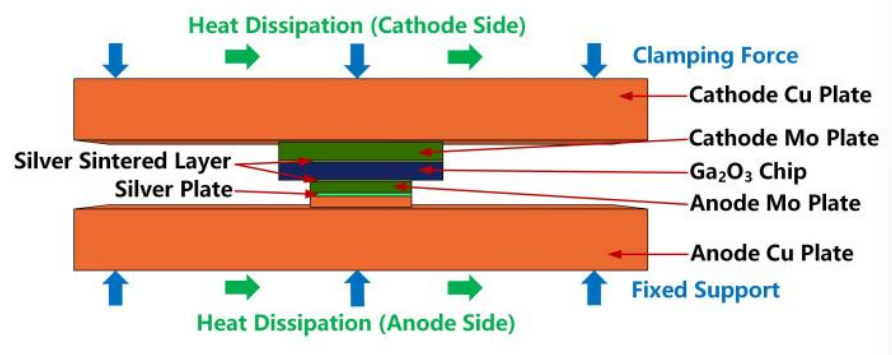

圖1. 壓接式 Ga₂O₃ 模塊的結構。

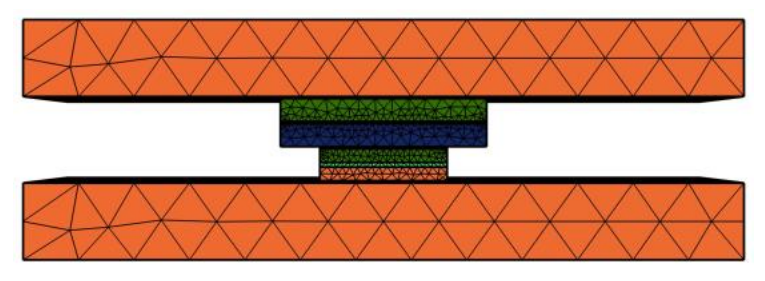

圖 2. 網格劃分后的壓接組件有限元模型。

DOI：

doi.org/10.1109/IEECSC64206.2025.11099800
