由沙特阿拉伯阿卜杜拉國王科技大學（KAUST）的研究團隊在熱學權威期刊 Applied Thermal Engineering 發布了一篇名為 On-chip real-time thermal characterization of beta gallium oxide Schottky barrier diodes（β相氧化鎵肖特基勢壘二極管的芯片的上實時熱特性）的文章。

1. 背景

β-氧化鎵（β-Ga₂O₃）是制造下一代大功率器件的理想材料，但極低的熱導率會導致嚴重的自熱效應。器件在工作時產生的熱量如果不能有效散發，會導致結溫急劇升高，不僅會限制其性能輸出，還會嚴重影響其長期工作的可靠性。因此，精確地、實時地測量器件在實際工作狀態下的溫度，對于理解其熱行為、驗證熱學模型以及優化散熱設計至關重要。傳統的測溫方法，如紅外熱像儀或拉曼光譜，存在空間分辨率有限、受表面發射率影響或設備復雜等局限性。

2. 主要內容

β相氧化鎵（β-Ga₂O₃）作為新興的超寬禁帶半導體，由于其高擊穿電壓和熱穩定性，在新一代高功率電子應用中具有巨大潛力。然而，其固有的低熱導率導致在運行過程中產生大量自熱，限制了器件的可靠性和性能。在本研究中，李曉航教授團隊展示了一種單片集成的微薄膜熱電偶（micro-TFTC）系統，對 β-Ga₂O₃ 肖特基勢壘二極管（SBD）進行實時，片上熱特性表征?；阢K鉻結的 micro-TFTC 通過校準熱測量證實具有高靈敏度（19.23 ± 0.41 μV/°C）。實驗結果表明存在局部自熱現象，在 1.29 W 功耗下結溫高達 124 °C，表明存在非線性熱響應。這種集成方法能夠在關鍵器件區域進行空間分辨的原位熱監測，為熱管理和故障緩解策略提供見解。所提出的這項技術加深了對 β-Ga₂O₃ 器件自熱現象的理解，并為提高功率電子器件的可靠性提供了一條可擴展的途徑。

3. 創新點

● 將單片 micro-TFTC 集成到 β-Ga₂O₃ SBD 上，實現片上熱傳感。

● 鉑鉻 TFTC 可實現實時結溫監測。

● 器件級熱映射揭示了 β-Ga₂O₃ SBD 中的自加熱效應。

● 微型 TFTC 通過校準測量證實了其高靈敏度。

● 該研究解決了超寬帶隙器件中的熱可靠性挑戰。

4. 結論

在本研究中，展示了一種基于單片集成微型熱電偶（micro-TFTCs）的 β-Ga₂O₃ 反向偏置二極管（SBD）片上熱特性表征方法。研究結果表明，β-Ga₂O₃ SBD 存在顯著的自加熱效應，結溫隨功率耗散增加而升高。micro-TFTC 的集成實現了對關鍵區域（包括肖特基結）的精確、局部化和實時溫度監測，這對理解和管理熱梯度及熱點形成至關重要。

實驗結果顯示，在 1.29 W 功率耗散下，肖特基結附近的溫度可達約 124 °C，這凸顯了高功率應用中有效熱管理的重要性。通過精確校準驗證的 micro-TFTC 的高靈敏度和魯棒性，進一步強調了其在電力電子領域更廣泛應用的潛力。

該方法不僅深化了對 β-Ga₂O₃ SBD 熱行為的理解，還為設計熱穩定性強的器件鋪平了道路。micro-TFTC 可提供反饋信息，用于熱管理回路以限制長時間暴露于高溫環境，從而減少器件退化并延長使用壽命。通過解決下一代高功率半導體技術中的關鍵挑戰，該團隊的研究為開發更可靠、高效的電力電子系統做出了貢獻。

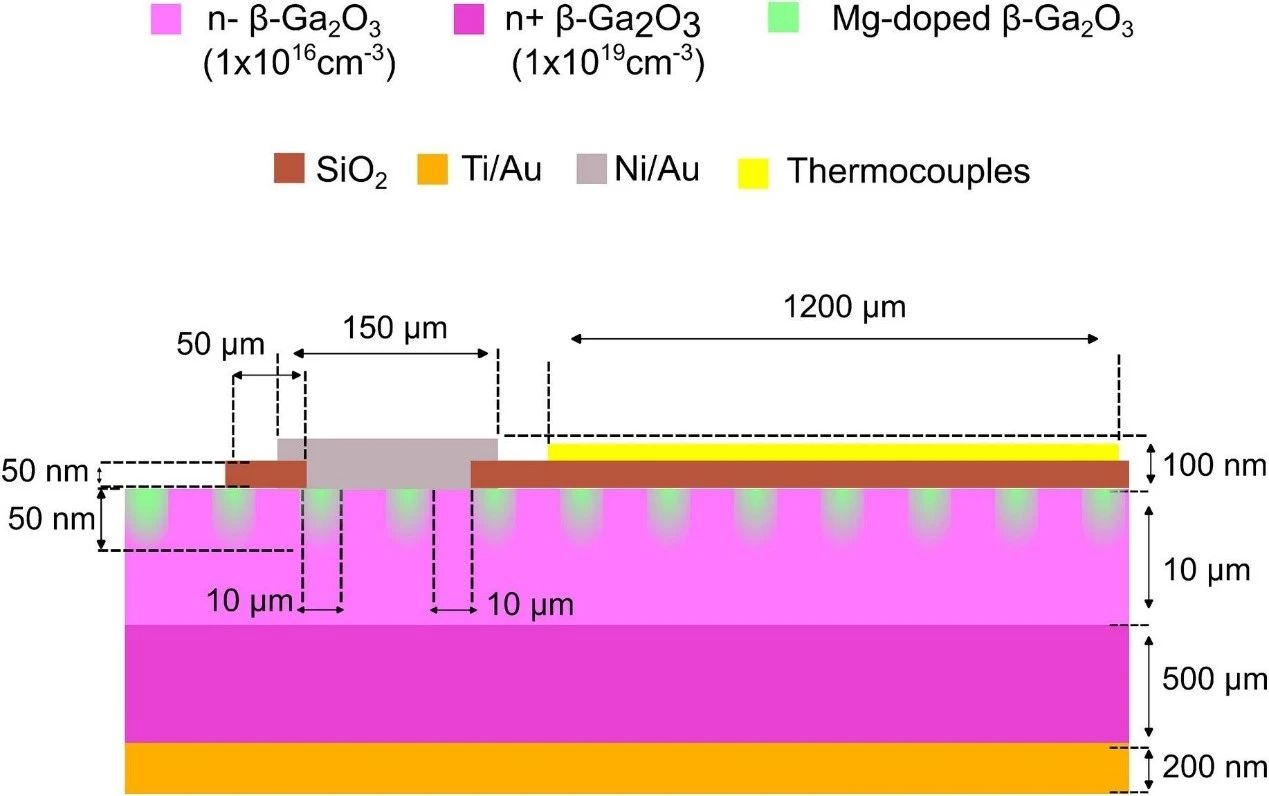

圖1. 制備的二極管與單片集成 micro-TFTC 的示意圖。

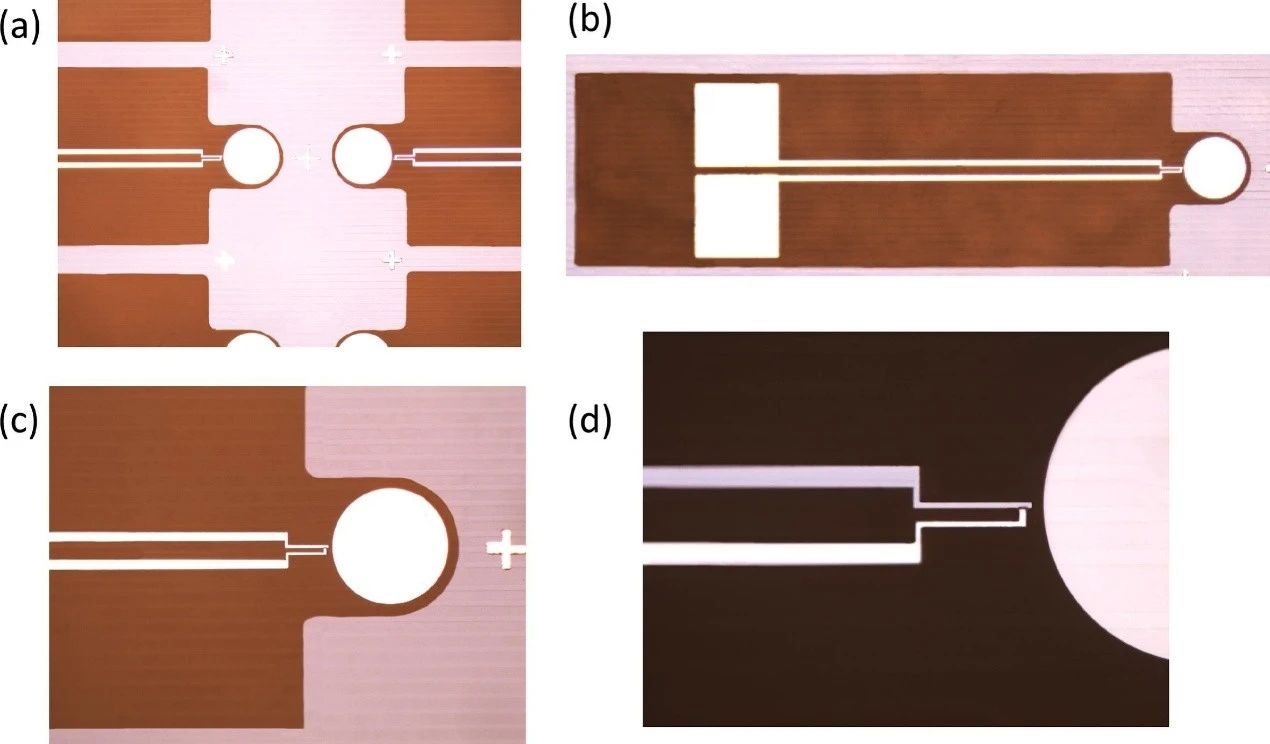

圖2. β-Ga₂O₃ SBD 的微觀結構圖：(a) 頂視圖，展示對稱布局，突出中央接觸點及周邊特征，(b) 活性二極管區域的放大視圖，強調金屬-半導體界面，(c) 接觸墊的詳細放大圖，重點展示其與二極管結構的對齊情況， (d) 微觀尺度結的放大視圖，強調其精細結構細節。

DOI：

doi.org/10.1016/j.applthermaleng.2025.127748
