由南京大學的研究團隊在學術期刊 Crystals 發布了一篇名為 Study of GaN Thick Films Grown on Different Nitridated Ga₂O₃ Films（不同氮化 Ga₂O₃ 薄膜上生長的 GaN 厚膜的研究）的文章。

1. 項目支持

本研究得到國家自然科學基金委員會（No. 62404097）、國家重點研發計劃（2022YFB3605204、2022YFB3605201）以及固態照明與節能電子學協同創新中心和江蘇高校優勢學科建設工程資助項目(PAPD)的支持。

2. 背景

氮化鎵（GaN）是制造 LED、高頻和功率電子器件的核心半導體材料。目前，GaN 外延生長主要依賴于藍寶石、SiC 或 Si 等異質襯底，但這些襯底存在成本高、晶格失配大等問題。氧化鎵（Ga₂O₃）作為新興的寬禁帶半導體，其某些晶相與 GaN 具有較好的晶格匹配性，并且有望實現低成本的大尺寸襯底，因此被認為是 GaN 外延的一種有前景的替代襯底。在 Ga₂O₃ 上直接生長 GaN 非常困難，通常需要一個氮化預處理步驟，即用氨氣（NH₃）等氮源處理 Ga₂O₃ 表面，形成一層薄的 GaN 成核層，以利于后續 GaN 的生長。然而，Ga₂O₃ 本身存在多種晶相（如同質異形體），其中最穩定的是 β 相，此外還有 ε 相等。不同的 Ga₂O₃ 初始晶相在經過氮化處理后，形成的 GaN 成核層質量以及對后續 GaN 生長的影響可能存在巨大差異，這一點尚缺乏系統性的對比研究。

3. 主要內容

本文中，對包括非晶態 Ga₂O₃ 薄膜、β-Ga₂O₃ 以及 α-Ga₂O₃ 外延薄膜在內的多種 Ga₂O₃ 薄膜進行了氮化處理，并在其表面轉化為單晶 GaN 層。盡管原始 Ga₂O₃ 薄膜的類型不同，但所有轉化后的 GaN 層均表現出 (002) 取向和多孔形態。采用鹵化物氣相外延（HVPE）方法，在氮化 Ga₂O₃ 薄膜上生長了約 200 µm 厚的 GaN 薄膜。拉曼光譜分析表明，所有生長于氮化 Ga₂O₃ 薄膜上的 HVPE-GaN 薄膜幾乎無應力。在 GaN 厚膜與藍寶石襯底的界面處觀察到明顯的 GaN 多孔層/Ga₂O₃ 結構。這些多孔 GaN 層可作為制備獨立式 GaN 襯底的理想模板。

4. 總結

采用 HVPE 法在氮化 Ga₂O₃ 薄膜上成功生長了無應力 GaN 厚膜。通過在 NH₃ 氣氛下采用不同方法制備的 Ga₂O₃ 薄膜經氮化處理后，形成了單晶 GaN 層。XRD 和 SEM 結果表明，所有轉化得到的 GaN 層均呈現 (002) 取向，且具有多孔形態。通過準確量化轉化 GaN 層 E2 模式的拉曼頻率偏移，揭示了約 0.069 GPa 的應力值。原生 HVPE-GaN 薄膜幾乎無應力，且具有更強的光致發光（PL）強度。這些結果表明，通過更簡單、成本更低且重復性更好的方法可制備用于多孔 GaN 模板的 Ga₂O₃ 薄膜，這將有利于制備高質量的應力釋放獨立式 GaN 襯底。

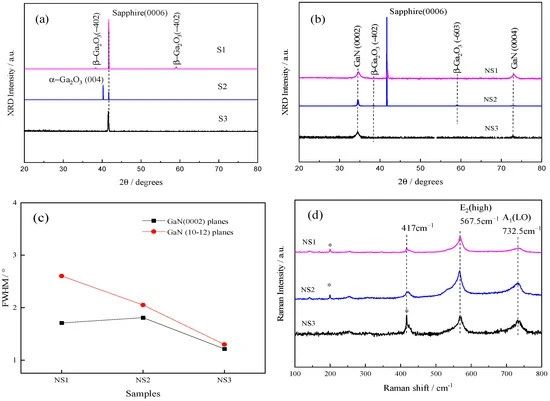

圖1. S1–S3樣品和NS1–NS3樣品的XRD圖譜。轉換后GaN (002)和(102)晶面的FWHM值。NS1–NS3樣品的拉曼光譜。

圖2. S1–S3和NS1–NS3樣品的頂視SEM圖像。

DOI：

doi.org/10.3390/cryst15080719
